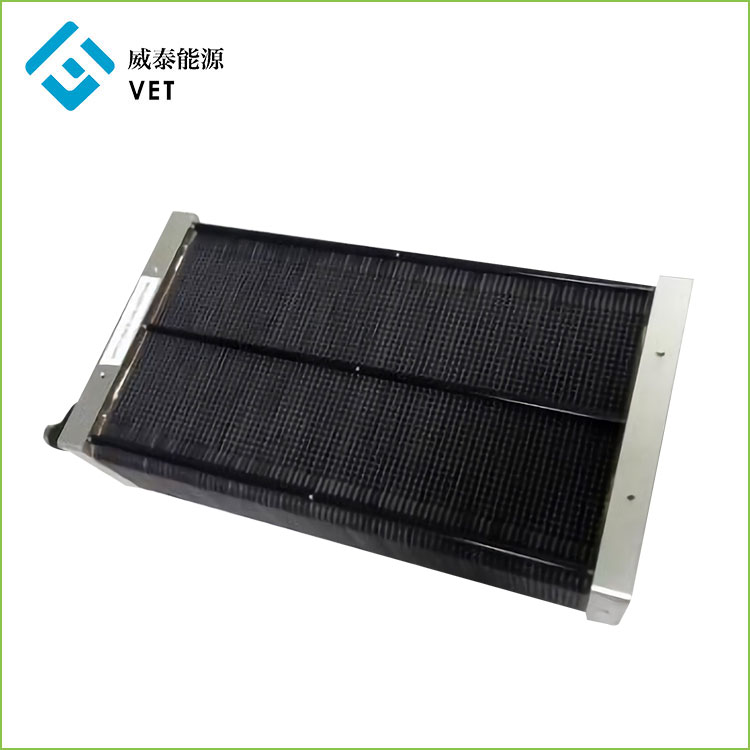

İHA için 1700W Hava Soğutmalı Yakıt Hücresi Yığını

Vet Energy, İHA üreticileri ve tedarikçileri için ünlü Çin 1700W Hava Soğutmalı Yakıt Pili Yığınlarından biridir. Fabrikamız, İHA için 1700W Hava Soğutmalı Yakıt Pili Yığını üretiminde uzmanlaşmıştır. Kalite odaklılık ve müşteri önceliği ilkesine bağlıyız, iş işbirliği için mektuplarınızı, çağrılarınızı ve araştırmalarınızı içtenlikle karşılıyoruz.

Talep Gönder

Ürün Açıklaması

CHIVET, UAV üreticileri ve tedarikçileri için ünlü Çin 1700W Hava Soğutmalı Yakıt Hücresi Yığınlarından biridir.

UVA için bu hidrojen yakıt hücresi yığını, 888w/kg güç yoğunluğuna sahiptir.

Hafif, yoğun güç kullanan UAV yakıt hücresi modüllerimiz, müşterilerin geleneksel pil teknolojisinin kısıtlamalarını atlamasına, drone uçuş sürelerini ve menzillerini önemli ölçüde uzatırken, sağlam ve hafif bir pakette temiz DC gücü üretmesine olanak tanır.

Drone Yakıt Hücresi Güç Modüllerimiz (FCPM'ler), açık deniz denetimi, arama ve kurtarma, hava fotoğrafçılığı ve haritalama, hassas tarım ve daha fazlası dahil olmak üzere çok çeşitli profesyonel ticari uygulamalar için idealdir.

İHA için 1700W Hava Soğutmalı Yakıt Hücresi Yığını

1. Ürün Tanıtımı

â€¢ UVA için bu hidrojen yakıt hücresi yığını, 888w/kg güç yoğunluğuna sahiptir.

â€¢Kuru hidrojen ve ortam havası üzerinde çalışma

â€¢ Sağlam metal Tam hücre yapısı

â€¢ Pil ve/veya süper kapasitörlerle hibridizasyon için ideal

â€¢ Kanıtlanmış dayanıklılık ve güvenilirlik

â€¢ Modüler ve ölçeklenebilir çözümler sunan çoklu konfigürasyon seçenekleri

â€¢ Farklı uygulama gereksinimlerine uyacak yığın seçenekleri

â€¢ Düşük termal ve akustik imza

â€¢ Seri ve paralel bağlantılar mümkündür

1700W Hava Soğutmalı Yakıt Hücresi Sistemi

Yakıt hücresi sistemi şunları içerir: yığın, güç yönetim birimi, fan, solenoid valf, sıcaklık sensörü, sıcaklık ve nem Sensör ve kontrol yazılımı

1.7kw Hava Soğutmalı Yakıt Hücresi sistemi Şeması

Yakıt Hücresi sisteminin yapı şeması

2.Ürün Parametresi (Şartname)

2.1 1700W Hava Soğutmalı Yakıt Hücresi Yığını Parametresi
Bu yakıt hücresi yığını, 888w/kg güç yoğunluğuna sahiptir. Hafif, düşük güç tüketimli uygulamalarda veya taşınabilir güç kaynağında kullanılabilir. Küçük boyut, onu küçük uygulamalarla sınırlamaz. Yüksek güç tüketimi uygulamalarını desteklemek için tescilli BMS teknolojimiz altında birden fazla yığın bağlanabilir ve büyütülebilir.

H-48-1700 Parametreleri
Çıkış Parametreleri	Anma gücü		1700W
	anma gerilimi		51V
	Anma akımı		33A
	DC Gerilim Aralığı		43-85V
	Yeterlik		â‰¥ %50
Yakıt Parametreleri	H2 Saflık		â‰¥99,99%ï¼ˆCOï¼œ1PPM)
	H2 Basıncı		0.045ï½ž0.07Mpa
	H2 Tüketimi		21.6L/dak
Ortam Parametreleri	Çalışma Ortam Sıcaklığı		-5ï½ž45â„ƒ
	Çalışma Ortamı Nemi		10%ï½ž95%
	Depolama Ortam Sıcaklığı		-10ï½ž75â„ƒ
	Gürültü		â‰¤55 dB@3m
Fiziksel Parametreler	FC Yığını	24,1(L)14,9(G)6,9(Y)	FC Yığını	2.2kg
	Boyutlarï¼ˆcm)		Ağırlık (kg)
	sistem	24,1(L)14,9(G)229(Y)	sistem	4kg
	Boyutlarï¼ˆcmï¼‰		Ağırlıkï¼ˆkgï¼‰	ï¼ˆfanlar ve BMSï¼‰ dahil
	Güç Yoğunluğu	686W/L	Güç Yoğunluğu	888W/KG
	hacme göre		Ağırlığa göre

1.7kw Yığın polarizasyon eğrisi

2.2 Yakıt hücresi sistemi bileşenleri

2.2.1 Temel yardımcı bileşenler (BMS)--Yakıt hücresi yönetim sistemi

Hidrojenle çalışan İHA yığını için özel güç yönetim sistemi, yakıt hücresi sisteminin uzaktan kontrolünü ve bilgi edinimini gerçekleştirebilir. İkincil akü ile akıllı hibrit olabilir ve ayrıca ikincil akü için uyarlanabilir şarj olabilir, Yakıt hücresi akü uygulaması alanında temel bir teknolojidir.

2.2.1 Chivet2022 yakıt hücresi yönetim sisteminin standart parametreleri

Verim giriş	FC sonunda maksimum giriş akımı		80A
	FC sonunda maksimum giriş voltajı		80V
	Hibrit akü ucunun maksimum giriş akımı		80A
	Hibrit akü ucunun maksimum giriş voltajı		80V
	Dört kanallı sıcaklık giriş ucu		-60℃-150℃
	Tek kanallı ortam sıcaklığı ve nem giriş ucu		-60℃-150℃,RH30ï½ž100%
	İki kanallı basınç giriş ucu		0-100MPa
	İki kanallı hızlı darbe sinyali alma ucu		Fanın veya pompanın hızını ölçmek için kullanılır
Performans çıktısı	Hibrit çıkış akımı		Uzun süreli çalışma için maksimum 80A, anlık tepe değeri150A(5dk)
	Hibrit çıkış ucunun maksimum voltajı		80V
	İki PWM darbe genişliği hız düzenleme çıkışı		0 ~ %100 hız ayarı, kontrol soğutma havası Fan veya soğutma sirkülasyon pompası.
	Bir nemlendirme güç çıkışı		Voltaj 5V, maksimum akım 5A
	Bir soğutma fanı güç çıkışı		Gerilim 12V ~ 36V, maksimum akım 10 A
	Bir soğutma sirkülasyonlu su pompasının güç çıkışı		Gerilim 12V ~ 36V, maksimum akım 10 A
	Tek yönlü baca gazı giriş solenoid valfinin güç çıkışı		Gerilim 12V ~ 36V, maksimum akım 3A
	Tek yönlü baca gazı çıkış solenoid valfinin güç çıkışı		Gerilim 12V ~ 36V, maksimum akım 3A
	Harici yük güç çıkışı		Gerilim 12V ~ 36V, maksimum akım 6A
	Uçuş kontrol güç çıkışı		Gerilim 12V ~ 48V, maksimum akım 3A
	Güç çıkışı bağlantı noktasının yanında bekleme		Maksimum akım 5A
	İki iletişim portu		485/TTL
Destekleyici yazılım işlevleri	Ekran: yakıt hücresi voltajı, akımı, çıkış gücü ve sıcaklığı; Hibrit Elektrik Hücre voltajı, şarj deşarj akımı ve çıkış gücü; Sistemin toplam çıkış gücü; çevre Sıcaklık ve nem; Soğutma fanı hızı; Hidrojen depolama tankının basıncı ve aküdeki gaz basıncı güç		Sabit akım veya yakıt hücresi performansı uyarlamalı şarj seçilebilir ve maksimum şarj akımı 25A'dır (şarj modülü soğutma fanı ile donatılmıştır)
	Kontrol: gaz giriş ve çıkış solenoid valfleri; İkincil pil şarj modu ve şarj Mevcut değer, şarj durumu ayarı; Soğutma fanı hızının ve sıcaklık kontrol koşullarının ayarlanması Sabit; Soğutma suyu pompası hızının ve sıcaklık kontrol koşullarının ayarlanması; Gaz basınç sensörü
Çevresel özellikler	Çalışma sıcaklığı		-45-60℃
	Çalışma ortamının nemi		%0-100
	Depolama ortamının nemi		-75℃-75c
Fiziksel parametreler	boyut		16012045mm
	Ağırlık		480g

2.2.2 Hidrojen saklama şişesi
çalışma basıncı	35MPa
Ses	12L
boyut	D196*L532
ağırlık	3.85kg
ömür	500 kez şişirin ve söndürün

2.2.3 Solenoid valf
anma gerilimi		DC24V
Anma akımı		120+-15%mA
Basınç aralığı		0-90Kpa
güç		<2k
çalışma sıcaklığı		0C-55℃
ağırlık		50 gram
ömür		100000 kez geçiş yap

2.2.4 Soğutma fanı
Anma gücü		57.6w DC48V/1.2A
çalışma sıcaklığı		-20℃-70℃
hız		14900R/dak
boyut		919138mm
Akış hızı		5.1m3/dak
gürültü, ses		40dB
ömür		70000h/40℃

2.2.5 Kontrol sistemi soğutma küçük fan
Anma gücü		1.44w DC24V/0.06A
hız		5000R/dak
boyut		303010mm
ağırlık		8g
gürültü, ses		16dB
ömür		28000h/40℃

3.Ürün uygulaması ve çalışma prensibi

PEM yakıt hücresine sahip drone güç paketinin geliştirilmesi

(-10 ~ 45ºC arasındaki sıcaklıklarda çalışır)

Drone Yakıt Hücresi Güç Modüllerimiz (FCPM'ler), açık deniz inceleme İHA'sı, arama ve kurtarma İHA'sı, hava fotoğrafçılığı ve İHA haritalama, hassas tarım İHA'sı ve daha fazlası dahil olmak üzere çok çeşitli profesyonel İHA ticari uygulamaları için ideal güç sağlar.

Yakıt hücreleri, yanma olmadan elektrik üretmek için elektrokimyasal reaksiyonlar kullanır. Hidrojen yakıt hücreleri, hidrojeni havadaki oksijenle birleştirerek yan ürün olarak yalnızca ısı ve su yayar. İçten yanmalı motorlardan daha verimlidirler ve pillerin aksine yeniden şarj edilmeye ihtiyaç duymazlar ve yakıt sağlandığı sürece çalışmaya devam ederler.

Drone yakıt hücrelerimiz havayla soğutulur, yakıt hücresi yığınından gelen ısı soğutma plakalarına iletilir ve hava akışı kanallarından çıkarılır, bu da basitleştirilmiş ve uygun maliyetli bir güç çözümü sağlar.

Hidrojen yakıt pilinin ana bileşenlerinden biri grafittir.Bipolar plak. 2015 yılında MEÖ, grafit Bipolar plakalar üretmenin avantajları ile yakıt pili endüstrisine girdi. Miami Advanced Material Technology Co., LTD. şirketini kurdu.

Yıllarca süren araştırma ve geliştirmeden sonra, veteriner hava soğutma 10w-6000w Hidrojen yakıt hücreleri, İHA hidrojen yakıt hücresi 800w-3000w üretmek için olgun teknolojiye sahip, Yeni enerjinin en büyük enerji depolama sorununa gelince, PEM'in elektriği dönüştürdüğü fikrini ortaya koyduk. enerji depolama için hidrojene dönüştürülür ve hidrojen yakıt hücresi hidrojen ile elektrik üretir. Fotovoltaik enerji üretimi ve hidroelektrik üretimi ile bağlanabilir.
